Hoe Meten Met Multimeter: Een Handige Gids Voor Beginners

Wat is een multimeter?

Een multimeter, ook wel bekend als een universeelmeter, is een handig gereedschap dat wordt gebruikt om elektrische grootheden te meten. Het kan gebruikt worden om spanning, stroomsterkte en weerstand te meten. Een multimeter bestaat uit twee meetpennen (rood en zwart) en een digitaal display waarop de meetwaarden worden weergegeven. Het is een onmisbaar instrument voor elektriciens, technici en hobbyisten die werken met elektrische apparaten en circuits.

De verschillende functies van een multimeter

Een multimeter heeft verschillende functies waarmee je verschillende elektrische grootheden kunt meten. Hier zijn de belangrijkste functies:

• Spanningsmeting: Met een multimeter kun je de spanning meten in elektrische circuits en apparaten. Dit is handig om te controleren of de spanning overeenkomt met de specificaties en of er sprake is van een spanningsval.
• Stroomsterktemeting: Een multimeter kan ook de stroomsterkte meten die door een circuit of apparaat loopt. Dit helpt bij het identificeren van stroomproblemen en het beoordelen van de werking van een circuit.
• Weerstandsmeting: Met een multimeter kun je de weerstand van een component of draad meten. Dit is nuttig bij het opsporen van draadbreuken en het controleren van de integriteit van elektrische verbindingen.
• Continuïteitstest: Een multimeter kan ook gebruikt worden om de continuïteit van een circuit te testen. Dit houdt in dat je kunt controleren of er een ononderbroken pad is tussen twee punten in een circuit.

Hoe gebruik je een multimeter?

Om een multimeter te gebruiken, volg je de volgende stappen:

1. Zorg ervoor dat de multimeter is ingesteld op de juiste meetfunctie (spanning, stroomsterkte, weerstand, etc.) en het juiste meetbereik.
2. Sluit de zwarte meetpen aan op de COM-poort en de rode meetpen op de VΩmA-poort van de multimeter.
3. Voor spanning- en weerstandsmeting: Plaats de meetpennen op de juiste punten in het circuit. Bijvoorbeeld, voor het meten van spanning, plaats de rode meetpen op het ene metalen uiteinde van het circuit en de zwarte meetpen op het andere metalen uiteinde. Het display van de multimeter geeft de gemeten waarde weer.
4. Voor stroomsterktemeting: Sluit de multimeter in serie aan in het circuit. Dit betekent dat je de rode meetpen moet aansluiten op het ene uiteinde van het circuit en de zwarte meetpen op het andere uiteinde. Zorg ervoor dat de multimeter is ingesteld op de juiste stroommeetfunctie en het juiste meetbereik. Het display van de multimeter geeft de gemeten stroomsterkte weer.

Het meten van spanning

Om spanning te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de juiste meetfunctie voor spanning, meestal aangegeven met een V.
2. Kies het juiste meetbereik. Als je bijvoorbeeld 220 volt wilt meten, stel dan het meetbereik in op 200V of hoger.
3. Hou de zwarte meetpen tegen het ene metalen uiteinde van het circuit en de rode meetpen tegen het andere metalen uiteinde. Het display van de multimeter toont de gemeten spanning.

Het meten van stroomsterkte

Om stroomsterkte te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de juiste meetfunctie voor stroomsterkte, meestal aangegeven met een A.
2. Sluit de multimeter in serie aan in het circuit. Plaats de rode meetpen op het ene uiteinde van het circuit en de zwarte meetpen op het andere uiteinde.
3. Zorg ervoor dat de multimeter is ingesteld op het juiste meetbereik voor de verwachte stroomsterkte. Als je bijvoorbeeld een stroom van 1 ampère verwacht, stel dan het meetbereik in op 10A.
4. Het display van de multimeter toont de gemeten stroomsterkte. Let op: zorg ervoor dat je de juiste polariteit respecteert bij het aansluiten van de meetpennen.

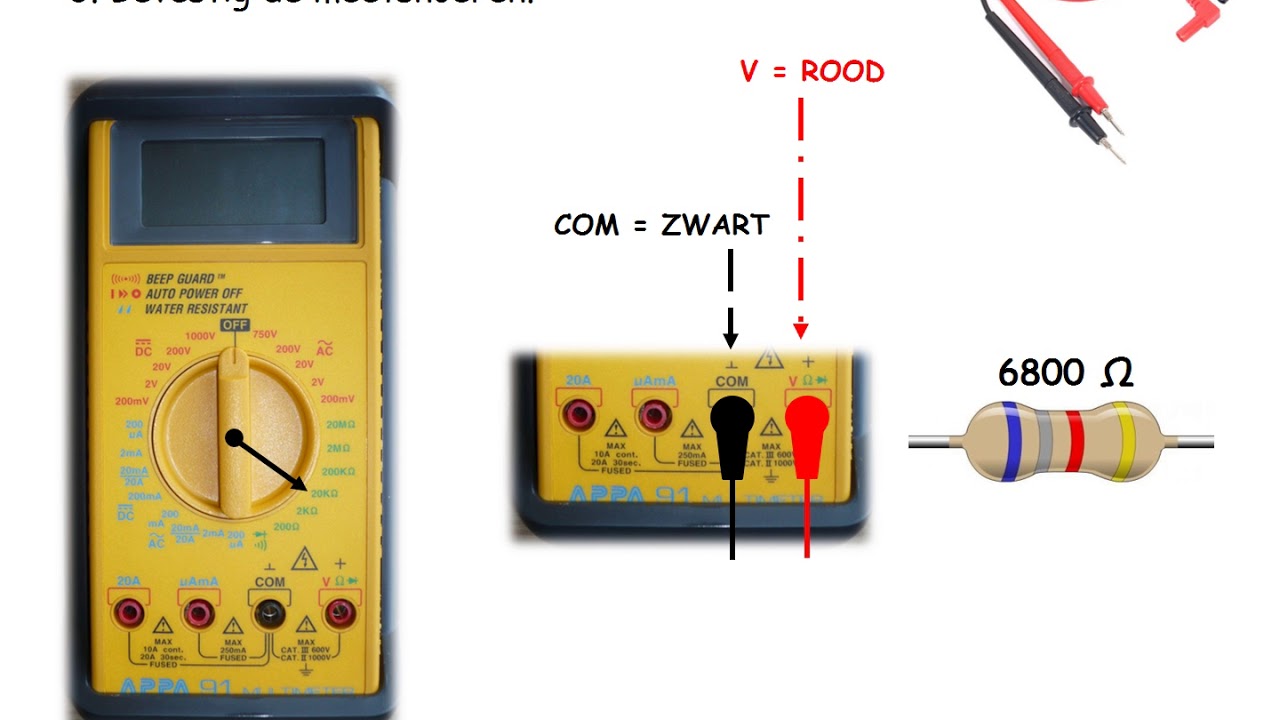

Het meten van weerstand

Om weerstand te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de juiste meetfunctie voor weerstand, meestal aangegeven met een Ω.
2. Kies het juiste meetbereik. Als je bijvoorbeeld weerstand wilt meten in de range van kilo-ohm, stel dan het meetbereik in op 1kΩ of hoger.
3. Plaats de meetpennen op de uiteinden van de weerstand of het component dat je wilt meten.
4. Het display van de multimeter toont de gemeten weerstandswaarde.

Het meten van continuïteit

Om continuïteit te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de continuïteitsfunctie, meestal aangegeven met een geluidssymbool.
2. Plaats de meetpennen op de punten in een circuit waarvan je wilt controleren of er een ononderbroken pad is.
3. Als de multimeter een geluidssignaal produceert, betekent dit dat er een ononderbroken pad of continuïteit is tussen de meetpunten.

Tips voor het veilig gebruik van een multimeter

Het gebruik van een multimeter brengt enkele veiligheidsrisico’s met zich mee. Hier zijn enkele tips om veilig met een multimeter te werken:

• Lees altijd de handleiding van de multimeter en volg de veiligheidsinstructies.
• Zorg ervoor dat de multimeter is uitgeschakeld voordat je de meetpennen aansluit of verwijdert.
• Gebruik de multimeter nooit in een vochtige omgeving.
• Vermijd het gebruik van de multimeter in de buurt van explosieve of ontvlambare materialen.
• Gebruik de juiste meetbereiken en overschrijd nooit het maximale meetbereik van de multimeter.
• Bij het meten van spanning of stroom in een apparaat, schakel het apparaat altijd uit en koppel het los van het elektriciteitsnet voordat je metingen verricht.
• Houd de meetpennen vast aan de isolerende behuizing en raak nooit de metalen uiteinden van de meetpennen aan tijdens het meten van spanning of stroom.
• Als je twijfelt over het meten van bepaalde elektrische grootheden, raadpleeg dan een gekwalificeerde elektricien.

FAQs

1. Kan ik 220 volt meten met een multimeter?

Ja, je kunt 220 volt meten met een multimeter. Stel de multimeter in op een bepaald spanningsbereik dat hoger is dan 220 volt en plaats de meetpennen op de juiste punten in het circuit om de spanning te meten.

2. Kan ik 12 volt meten met een multimeter?

Ja, je kunt 12 volt meten met een multimeter. Stel de multimeter in op een spanningsbereik dat hoger is dan 12 volt en plaats de meetpennen op de juiste punten in het circuit om de spanning te meten.

3. Hoe meet ik spanning op een draad met een multimeter?

Om spanning op een draad te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op een spanningsmeetfunctie.
2. Plaats de zwarte meetpen op een geaarde draad en de rode meetpen op de draad waarvan je de spanning wilt meten.
3. Het display van de multimeter toont de gemeten spanning.

4. Hoe meet ik stroom met een multimeter?

Om stroom te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op een stroommeetfunctie.
2. Sluit de multimeter in serie aan in het circuit.
3. Het display van de multimeter toont de gemeten stroomsterkte.

5. Hoe meet ik een accu met een multimeter?

Om een accu te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op een spanningsmeetfunctie.
2. Plaats de zwarte meetpen op de negatieve pool van de accu en de rode meetpen op de positieve pool van de accu.
3. Het display van de multimeter toont de spanning van de accu.

6. Hoe meet ik continuïteit met een multimeter?

Om continuïteit te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de continuïteitsmodus.
2. Plaats de meetpennen op de punten in een circuit waarvan je de continuïteit wilt controleren.
3. Als de multimeter een geluidssignaal produceert, betekent dit dat er een ononderbroken pad of continuïteit is tussen de meetpunten.

7. Hoe meet ik een kabelbreuk met een multimeter?

Om een kabelbreuk te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op de weerstandsmeting.
2. Plaats de meetpennen op elk uiteinde van de kabel waarvan je de kabelbreuk wilt controleren.
3. Het display van de multimeter geeft een oneindige waarde aan als er een kabelbreuk is.

8. Hoe meet ik gelijkstroom met een multimeter?

Om gelijkstroom te meten met een multimeter, volg je deze stappen:

1. Stel de multimeter in op een stroommeetfunctie.
2. Sluit de multimeter in serie aan in het circuit waar de gelijkstroom doorheen loopt.
3. Het display van de multimeter toont de gemeten stroomsterkte.
